Mesin ricih guillotine hidraulik QC11y CNC

Adakah anda mencari ricih guillotine yang tepat dan mudah yang boleh memotong plat logam yang lebih tebal daripada 10mm?
Siri QC11Y kami Hidraulik Guillotine Shear sangat sesuai untuk anda.
Ricih Siri QC11Y dilengkapi dengan teknologi canggih, datang standard dengan sistem kawalan E21S, silinder hidraulik yang kuat, dan bilah tajam yang boleh diselaraskan untuk memotong sudut untuk memastikan setiap potongan adalah tepat dan tepat.

Hubungi kami

PREV：Mesin Swing Hydraulic Swing QC12Y CNC
NEXT：No next article

Penerangan
Spesifikasi Teknikal
Video

Mesin ricih guillotine hidraulik QC11y CNC

Mesin ricih guillotine hidraulik QC11y CNC

1. Bingkai dan rehat alat dibina dari komponen struktur keluli, dengan alat lain berehat untuk menghilangkan tekanan dalaman, mengakibatkan ketegaran yang dipertingkatkan dan kestabilan organisasi yang lebih baik.
2. Di bawah tindakan silinder minyak, pemegang alat bergerak di sepanjang kereta api panduan untuk mencapai gerakan ricih.
3. Skru bola memacu penyumbat belakang, manakala pelarasan yang didorong oleh motor membolehkan kedudukan yang tepat dan memastikan operasi cepat dan lancar jarak penyumbat.
4. Mekanisme yang menindas bahan terdiri daripada satu set silinder minyak yang ditekan bahan yang mengatasi ketegangan musim bunga melalui minyak tekanan semasa operasi. Setelah selesai ricih, tetapan semula dicapai dengan menggunakan ketegangan musim bunga.
5. Untuk memudahkan pemotongan bahan lembaran yang lebih luas, bingkai sokongan depan disediakan dengan satu yang memaparkan perhentian kedudukan dan kedudukan sampingan.
6. Sistem hidraulik menggabungkan perlindungan keselamatan limpahan yang berlebihan, dan paparan ketinggian minyak yang jelas, membolehkan operasi berterusan di bawah beban yang diberi nilai selama 16 jam tanpa kebocoran atau gangguan untuk pemprosesan yang stabil dengan ketepatan tinggi.

Maklumat lanjut

Imej perincian

Imej perincian

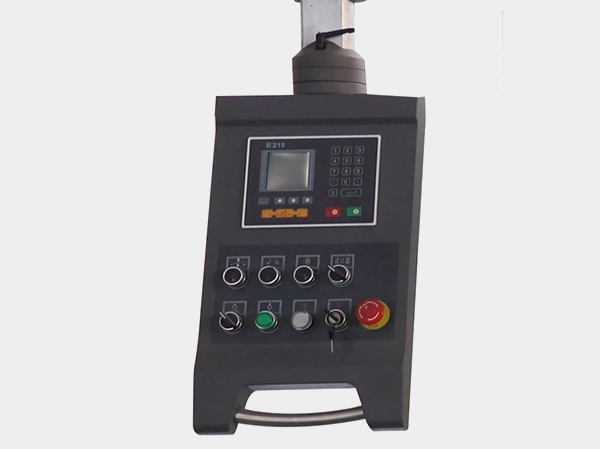

	Pengawal E21S (Standard) * Kawalan berhenti belakang, mampu mengawal kedua -dua motor dan penyongsang standard; * Sistem kedudukan maju dengan output digital yang boleh diprogramkan; * Ciri pengiraan bahan kerja yang cekap dengan kapasiti penyimpanan sehingga 40 program, masing -masing mengandungi 25 langkah kerja; * Keupayaan kedudukan unilateral dengan fungsi konsesi untuk ketepatan yang dipertingkatkan; * Pilihan sandaran dan pemulihan satu klik yang mudah untuk tetapan parameter; * Penukaran Bahasa Inggeris-Cina yang lancar tersedia di LCD.
	Makan meja kerja Slaid pemakanan dilengkapi dengan roller bergerak serba boleh, yang membolehkan kemajuan plat yang lancar dan pelarasan mudah dari kedudukan ricih semasa makan. Ini menjimatkan masa dan buruh, memudahkan pembongkaran dan pemasangan bola yang mudah, serta membolehkan penyelenggaraan yang mudah.
	Tekan silinder minyak Musim bunga diperbuat daripada keluli aloi 60Si2mn, dan pad kejutan ditebal dengan poliuretana. Pangkalan mampatan, plat bawah, dan meterai minyak semuanya menebal dan diimport.

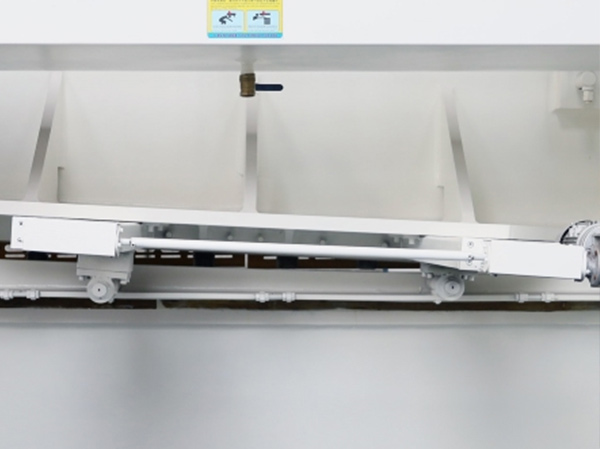

	Bilah tolok belakang Bahagian bawah pemegang alat dilengkapi dengan roller back-up, yang menggabungkan lengan aci eksentrik. Lengan ini didorong oleh pengurangan motor untuk berputar, dengan itu menyesuaikan pelepasan antara bilah atas dan bawah.
	Motor tolok belakang Peranti berhenti belakang elektrik dilengkapi dengan penyongsang laras yang membolehkan kedua -dua penyesuaian cepat dan perlahan. Di samping itu, ia dilengkapi dengan peranti kawalan berangka yang mesra pengguna yang menawarkan fungsi ke hadapan, mundur dan kedudukan.
	Penyambung tiub jaket tekanan tinggi Sambungan antara paip keluli lancar dan sendi lengan dicirikan oleh rintangan tekanan tinggi, memastikan tiada kebocoran minyak dan memudahkan penyelenggaraan mudah.

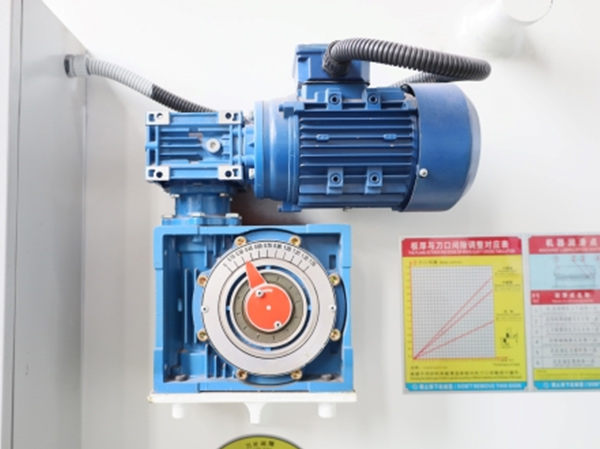

	Pelarasan jurang bilah elektrik Motor dan pengurangan digunakan untuk kawalan pelarasan pelepasan bilah yang tepat dan cepat.
	Motor utama Motor utama berkapasiti tinggi menyediakan kuasa yang cukup dan kuat.

Maklumat lanjut

Model	Ketebalan pemotongan	Panjang pemotongan	Bilangan masa strok	Sudut pemotongan	Julat Backgauge	Kuasa utama
Jenis	(mm)	(mm)	(T/min)	(°)	(mm)	(Kw)
4x2500	4	2500	16	0.5 ~ 1.5	20 ~ 600	5.5
4x3200	4	3200	14	0.5 ~ 1.5	20 ~ 600	5.5
4x4000	4	4000	10	0.5 ~ 1.5	20 ~ 600	5.5
4x6000	4	6000	8	0.5 ~ 1.5	20 ~ 600	7.5
6x2500	6	2500	18	0.5 ~ 1.5	20 ~ 600	7.5
6x3200	6	3200	15	0.5 ~ 1.5	20 ~ 600	7.5
6x4000	6	4000	12	0.5 ~ 1.5	20 ~ 600	7.5
6x5000	6	5000	10	0.5 ~ 1.5	20 ~ 600	11
6x6000	6	6000	7	0.5 ~ 1.5	20 ~ 600	11
8x2500	8	2500	13	0.5 ~ 1.5	20 ~ 600	11
8x3200	8	3200	11	0.5 ~ 1.5	20 ~ 600	11
8x4000	8	4000	9	0.5 ~ 1.5	20 ~ 600	11
8x5000	8	5000	7	0.5 ~ 1.5	20 ~ 600	15
8x6000	8	6000	6	0.5 ~ 1.5	20 ~ 600	15
10x2500	10	2500	12	0.5 ~ 2	20 ~ 600	15
10x3200	10	3200	10	0.5 ~ 2	20 ~ 600	15
10x4000	10	4000	9	0.5 ~ 2	20 ~ 600	15
10x6000	10	6000	6	0.5 ~ 2	20 ~ 600	15
12x2500	12	2500	12	0.5 ~ 2.5	20 ~ 600	18.5
12x3200	12	3200	10	0.5 ~ 2.5	20 ~ 600	18.5
12x4000	12	4000	9	0.5 ~ 2.5	20 ~ 600	18.5
12x5000	12	5000	7	0.5 ~ 2.5	20 ~ 600	18.5
12x6000	12	6000	6	0.5 ~ 2.5	20 ~ 600	18.5
16x2500	16	2500	8	0.5 ~ 2.5	20 ~ 600	22
16x3200	16	3200	7	0.5 ~ 2.5	20 ~ 600	22
16x4000	16	4000	6	0.5 ~ 2.5	20 ~ 600	22
16x5000	16	5000	5	0.5 ~ 2.5	20 ~ 600	22
16x6000	16	6000	4	0.5 ~ 2.5	20 ~ 600	30
20x2500	20	2500	8	0.5 ~ 3	20 ~ 800	30
20x3200	20	3200	7	0.5 ~ 3	20 ~ 800	30
20x4000	20	4000	6	0.5 ~ 3	20 ~ 800	30
20x5000	20	5000	5	0.5 ~ 3	20 ~ 800	30
20x6000	20	6000	4	0.5 ~ 3	20 ~ 800	30
25 × 2500	25	2500	6	0.5 ~ 3	20 ~ 800	37
25 × 3200	25	3200	5	0.5 ~ 3	20 ~ 800	37
25 × 4000	25	4000	5	0.5 ~ 3	20 ~ 800	37
25 × 5000	25	5000	4	0.5 ~ 3	20 ~ 800	55
25 × 6000	25	6000	3.5	0.5 ~ 3	20 ~ 800	55
